Одной из технологий, позволяющих серийно выпускать длинномерные изделия из армированных полимерных композитов, является пултрузия.

Главное отличие этого метода от горячего прессования, RTM или вакуумной инфузии заключается в том, что пултрузия предназначена прежде всего для непрерывного производства профилей постоянного поперечного сечения. На предприятии «ПМ-Композит» технология используется для изготовления как стандартных, так и нестандартных композитных профилей.

Что такое пултрузия

Пултрузия — непрерывный технологический процесс изготовления армированных полимерных профилей. Армирующие материалы пропитываются полимерным связующим, после чего протягиваются через формующую оснастку — фильеру, которая задаёт будущему изделию необходимое поперечное сечение.

Получаемый профиль может иметь различную геометрию: от относительно простых открытых форм до сложных многозамкнутых сечений. При этом длина готового изделия технологически может быть очень большой и на практике во многом определяется требованиями последующей обработки и логистики.

Именно непрерывность производства делает пултрузию привлекательной для серийного выпуска длинномерной продукции.

Как происходит производство пултрузионного профиля

Технологический процесс можно условно разделить на несколько этапов.

Подготовка армирующего материала

В качестве основы будущего профиля используются непрерывные армирующие материалы. Они определяют значительную часть механических характеристик изделия.

Армирование ориентируется преимущественно вдоль профиля. Поэтому пултрузионные изделия обладают выраженной анизотропией: их свойства в продольном и поперечном направлениях могут заметно различаться. Это необходимо учитывать ещё на этапе инженерного проектирования конструкции.

Пропитка полимерным связующим

Армирующие волокна пропитываются подготовленной полимерной системой. Связующее объединяет волокна в единую структуру, формирует матрицу композита и во многом определяет его стойкость к условиям эксплуатации.

Рецептура подбирается в зависимости от требований к будущему изделию: прочности, температуры эксплуатации, химической стойкости и других характеристик.

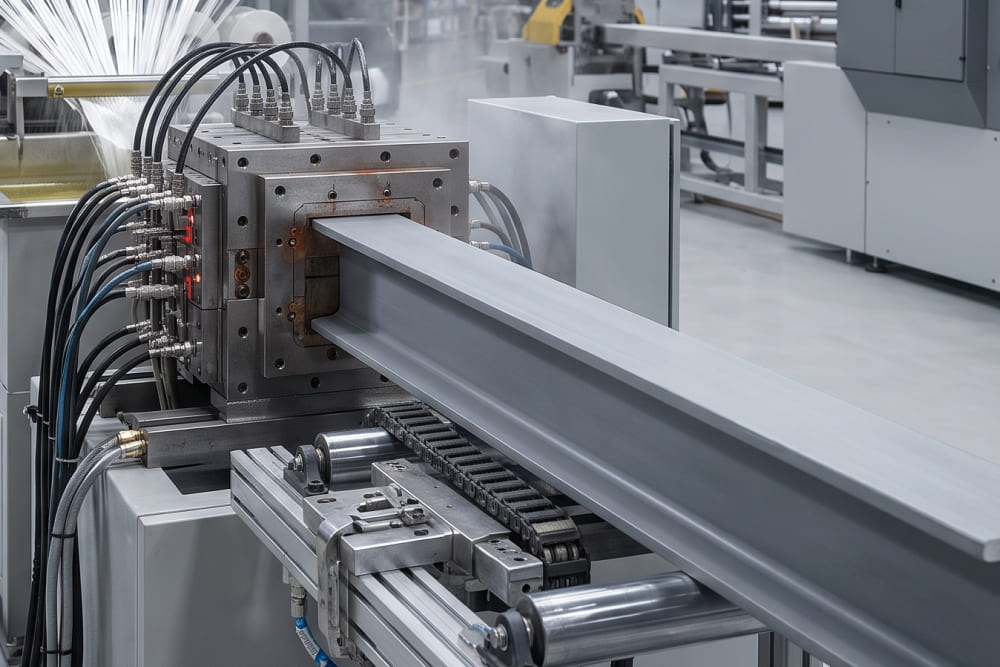

Формование профиля

Пропитанное армирование непрерывно протягивается через формующую оснастку.

Именно геометрия фильеры определяет поперечное сечение изделия. Пултрузия позволяет создавать профили различной конфигурации, что даёт возможность адаптировать конструкцию под конкретную промышленную задачу. «ПМ-Композит» также располагает опытом проектирования и изготовления профилей нестандартного сечения.

Отверждение

В процессе движения через технологическую оснастку полимерная матрица отверждается, а материал приобретает стабильную форму и необходимые эксплуатационные характеристики.

На выходе получается непрерывный готовый профиль, который затем можно нарезать на отрезки требуемой длины и подвергать дополнительной обработке.

Какие изделия можно получать методом пултрузии

Главное условие применения технологии — неизменное поперечное сечение изделия по всей его длине.

Поэтому методом пултрузии удобно производить различные длинномерные элементы, например:

• стержни
• балки
• уголки
• швеллерообразные профили
• трубы и полые элементы
• направляющие
• элементы ограждений
• конструкционные профили сложного сечения
• специальные профили, разработанные под конкретный проект

Форма изделия может быть достаточно сложной, однако она должна оставаться постоянной вдоль направления пултрузии.

Например, на сайте «ПМ-Композит» перильные ограждения представлены среди продукции, связанной с применением технологии пултрузии.

Основные преимущества пултрузии

Высокая производительность

Пултрузия является непрерывным процессом. После настройки технологической линии профиль последовательно формуется и выходит из оборудования с заданным сечением.

Это делает метод эффективным для серийного производства большого количества однотипных длинномерных изделий. Высокая производительность названа одним из основных преимуществ технологии и на сайте «ПМ-Композит».

Небольшая масса изделий

Композитные профили позволяют создавать конструкции с меньшей собственной массой по сравнению со многими традиционными металлическими решениями при сохранении необходимых расчётных характеристик.

Снижение веса может быть особенно полезным при монтаже, транспортировке и создании протяжённых конструкций.

Коррозионная стойкость

Полимерные композиты не требуют такой же антикоррозионной защиты, как обычные металлические конструкции. Пултрузионные изделия могут быть востребованы там, где элементы постоянно подвергаются воздействию влаги или агрессивной среды.

«ПМ-Композит» отмечает стойкость композитных изделий к коррозии и агрессивным средам среди преимуществ продукции, производимой с применением данной технологии.

Электроизоляционные свойства

В зависимости от состава материала композитные профили могут обладать хорошими электроизоляционными характеристиками. Это расширяет возможности их применения в энергетике и электротехнических конструкциях.

При этом конкретные электрические свойства всегда зависят от используемой матрицы, армирования и рецептуры материала.

Стабильность геометрии

Поскольку профиль постоянно проходит через одну и ту же формующую оснастку, технология позволяет получать изделия с повторяемым поперечным сечением.

Это особенно важно при серийном производстве элементов, которые впоследствии должны собираться в единую конструкцию.

Рациональное использование материала

Пултрузия позволяет выпускать профиль непрерывно и затем нарезать его под требуемую длину. Такой подход помогает уменьшить количество лишних операций и эффективно использовать исходные материалы. Экономия материала также отмечена производителем среди достоинств технологии.

Где применяется пултрузионный профиль

Строительство

Композитные профили могут использоваться в несущих и вспомогательных конструкциях, ограждениях, настилах, элементах фасадных и инженерных систем.

Особенно интересны такие решения для объектов, где требуется сочетание небольшой массы, долговечности и стойкости к влаге.

Транспортная инфраструктура

Пултрузионные изделия могут применяться при строительстве и оснащении мостов, переходов, железнодорожной инфраструктуры и других транспортных объектов.

Небольшая масса элементов способна упростить транспортировку и монтаж, а устойчивость к атмосферным воздействиям важна для конструкций, которые постоянно эксплуатируются на открытом воздухе.

Промышленность

На промышленных предприятиях композитные профили подходят для создания различных каркасов, площадок, ограждений и вспомогательных конструкций.

Особенно актуально применение композитов на объектах, где металлические элементы могут подвергаться интенсивному коррозионному воздействию.

Энергетика и электротехника

Диэлектрические свойства отдельных видов полимерных композитов позволяют применять профиль при создании электротехнических конструкций, изолирующих элементов и вспомогательного оборудования.

В таких проектах материал подбирается под конкретные требования по электрической и механической безопасности.

Городская и транспортная инфраструктура

Из профилей можно собирать перильные и защитные конструкции, элементы настилов, каркасы и другие изделия, рассчитанные на длительную эксплуатацию.

Компания «ПМ-Композит» указывает перильные ограждения среди примеров собственной продукции, связанной с пултрузией.

Особенность, которую важно учитывать при проектировании

Пултрузионный профиль нельзя проектировать точно так же, как обычный металлический прокат.

Значительная часть армирующих волокон располагается вдоль направления протягивания. Благодаря этому профиль может обладать высокими характеристиками в продольном направлении, однако его свойства поперёк изделия будут отличаться.

Поэтому особенно важно правильно рассчитывать:

• направление основных нагрузок
• места соединений
• отверстия и крепёж
• локальные зоны концентрации напряжений
• способы сборки отдельных профилей
• требования к поперечной жёсткости

Эту особенность пултрузионных материалов отдельно подчёркивает и «ПМ-Композит»: различия характеристик в продольном и поперечном направлениях требуют внимательного инженерного подхода к проектированию изделий и сборок.

Пултрузия или другие технологии производства композитов

Выбор технологии зависит прежде всего от геометрии изделия и требуемой серийности.

Пултрузия оптимальна для длинномерных изделий постоянного сечения.

Горячее прессование эффективно при серийном выпуске отдельных формованных деталей.

Вакуумная инфузия подходит в том числе для крупногабаритных панелей и оболочек сложной формы.

Контактное формование удобно для единичной и малосерийной продукции, прототипов и крупных нестандартных изделий.

RTM позволяет получать детали в закрытой форме с контролируемой подачей связующего.

«ПМ-Композит» использует все перечисленные технологии, что позволяет выбирать способ производства с учётом требований конкретного проекта.

Нестандартный профиль под конкретную задачу

Одно из преимуществ пултрузии заключается в возможности разработать собственное сечение профиля.

Такое решение может быть выгодно, когда стандартный уголок, труба или швеллер не позволяют получить оптимальную конструкцию.

Профиль можно проектировать таким образом, чтобы предусмотреть необходимые полости, рёбра, монтажные зоны и другие элементы непосредственно в его геометрии. Это потенциально позволяет сократить количество деталей и операций при последующей сборке.

«ПМ-Композит» сообщает об опыте разработки, изготовления и сборки конструкций из пултрузионных профилей, включая проектирование нестандартных сечений.

От проекта до серийного производства

При создании нового композитного профиля важно ещё до выпуска оснастки определить нагрузки, условия эксплуатации, геометрию сечения и требования к материалу.

Конструкторско-технологическая служба «ПМ-Композит» выполняет разработку технических заданий и 3D-моделей, изготовление и испытание прототипов, а также подготовку документации для серийного производства. На предприятии действует собственный лабораторный комплекс для разработки составов, испытания образцов и технологического контроля.

Компания также оказывает услуги полного цикла по производству изделий из полимерных композиционных материалов и инженерному сопровождению проектов.

Итог

Пултрузия — эффективная технология серийного производства длинномерных композитных профилей постоянного сечения. Она сочетает непрерывность технологического процесса, высокую производительность, возможность изготовления сложных сечений и преимущества армированных полимерных материалов.

Пултрузионные профили могут применяться в строительстве, промышленности, энергетике, транспортной и городской инфраструктуре. Особенно перспективна технология там, где важны небольшой собственный вес конструкции, устойчивость к коррозии, долговечность и возможность выпуска большого количества однотипных элементов.

При этом эффективность композитного профиля во многом закладывается именно на стадии проектирования. Правильный выбор сечения, состава материала и расположения армирования позволяет использовать преимущества пултрузии максимально полно и создать изделие, адаптированное под конкретные условия эксплуатации.
